Creator Pt-DVI0404-A矩陣切換器
Pt-DVI0404-A矩陣切換器
產品描述:

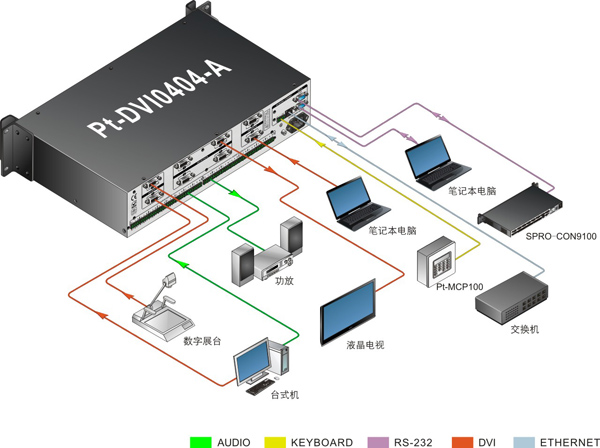

Pt-DVI0404-A是一款矩陣切換器支持4路音視頻信號輸入，4路音視頻信號輸出。可將輸入的4路DVI全數字視頻I信號與立體聲音頻信號同步或異步快速快速切換到任一路或多路通道輸出。采用新DVI全數字接口，使圖像信號可高保真輸出，畫面更加清晰，真實。具有RS-232通訊接口和網絡接口,方便與電腦、遙控系統或各種遠端控制設備連接應用。
產品特性
支持4路DVI視頻信號及音頻信號輸入，4路DVI視頻信號及音頻信號輸出
視頻信號輸入、輸出端采用全數字DVI-D接口;
音頻信號輸入、輸出端采用5位3.8mm鳳凰接口;
支持快速切換操作;
采用可編程邏輯陳列電路，任意交互切換;
支持音視頻同步或分離切換功能;
支持通道切換權限設置，音視頻通道切換權限可分開獨立管理;
支持輸入端精確的自適應補償，將大的輸入距離延長至36米;
接口帶寬2.25Gbps(總接口帶寬6.75Gbps)， 視頻帶寬165MHz。
采用高速數字交換技術，完美解決串擾、重影與拖尾現象。100%真實重現輸入信號的視頻效果;
支持視頻信號類型：DVI1.0 規范中的DVI全數字T.M.D.S.信號;
音頻信號類型有：立體聲(平衡式或非平衡式接法);
支持輸入信號狀態監測，能實時監測和顯示當前各輸入通道是否有效的信號接入;
支持負載接入狀態監測，能實時監測和顯示輸出通道是否連接有負載;
支持通道切換權限設置，音視頻通道切換權限可分開獨立管理
可獨立調節各音頻輸出通道音量;
具有掉電記憶功能，帶有斷電現場保護功能;
具有水晶按鍵面板操作，支持RS-485擴展鍵盤操作;
具有2路RS-232通訊接口;
具有1路網絡接口，可通過以太網遠程控制， 支持8個用戶同時連接;
支持EDID現場重新擦寫;
內置國際通用電源;
標準19英寸機柜安裝的金屬機箱。
| 類別 | Pt-DVI0802/04/08-A |
| 協議 | |
| 支持DVI1.0 協議 | |
| 微分相位I/0S | 可選支持HDCP1.3協議，可選支持HDMI1.3 協議（需要同時應用可選的適配器） |
| 視頻 | |
| 增益 | 0 dB |
| 像素帶寬 | 165MHz, 全數字 |
| 接口帶寬 | 2.25Gbps,全數字（總共6.75Gbps, 每種顏色是2.25Gbps） |
| 大支持分辨 |
Normal-PC：1600x1200@60_24bit, HDPC: 1920x1200P@ 60_24bit, HDTV：1920x1080P@60_36bit |
| 位時鐘抖動(Clock Jitter) | <0.15 Tbit |
| 位上升時間(Risetime ) | <0.3Tbit (20%--80%) |
| 位下降時間(Falltime) | <0.3Tbit (20%--80%) |
| 大傳輸延時 | 5nS(±1nS) |
| 切換速度 | 200 ns(長時間) |
| 信號類型 | DVI 1.0規范中的 DVI-D全數字 T.M.D.S. 信號 |
| 視頻輸入 | |
| 接口 | DVI-D母接口 |
| 信號強度 | T.M.D.S +/- 0.4Vpp |
| 小/大電平 | T.M.D.S 2.9V/3.3V |
| 輸入EDID | 使用系統默認EDID |
| 阻抗 | 50 Ω |
| 大直流偏置誤差 | 15mV |
| 建議大輸入距離 | 小于36米，在1600x1200@60時（推薦使用認證過的DVI專用線材，如Molex TM 的線材） |
| 視頻輸出 | |
| 接口 | DVI-D母接口 |
| 小/大電平 | T.M.D.S. 2.9V/3.3V |
| 阻抗 | 50 Ω |
| 建議大輸出距離 | 小于7米，在1600x1200@60時（推薦使用認證過的DVI專用線材，如Molex TM 的線材） |
| 音頻信號 | |
| 輸入/輸出接口 | 5 位3.8mm帶栓螺絲接口 |
| 增益 | 0dB |
| 頻率響應 | 20 Hz ~ 20 kHz |
| 總諧波失真+噪聲 | 0.03% @ 1 kHz （額定電壓下） |
| 信噪比（S/N ） | >90dB |
| 立體聲分離度 | >80dB @ 1 kHz |
| 共態抑制比（CMRR） | >75dB @: 20 Hz ~ 20 kHz |
| 信號類型 | 立體聲（平衡或非平衡接法） |
| 阻抗 |
輸入：>10 kΩ（平衡或/ 非平衡接法） 輸出：50 Ω （非平衡接法）, 100 Ω（ 平衡接法）> |
| 大輸入電平 | +19.5dBu, （平衡或/ 非平衡接法） |
| 增益誤差 | ±0.1dB |
| 大輸出電平 | +19.5dBu, （平衡或/ 非平衡接法） |
| RS-232控制接口 | |
| 串行控制接口 | RS-232, 9-針母 D型 接口 |
| 波特率與協議 | 波特率：9600, 數據位：8位, 停止位：1, 無奇偶校驗位 |
| 串行控制口結構 | 2 = TX, 3 = RX, 5 = GND |
| KEYBOARD控制接口 | |
| KEYBOARD控制接口 | 4 位3.8mm鳳凰接口 |
| 使用方式 | 與擴展鍵盤PT-MCP100配套使用 |
| KEYBOARD控制口結構 | +5V=DC5V , + = DATA+, -- = DATA-- , GND = 信號地 |
| 以太網控制接口 | |
| 以太網控制接口 | RJ-45母接口 |
| 以太網控制協議 | TCP/IP |
| 以太網控制速率 | 自適應10M或100M 全雙工或半雙工 |
| 規格 | |
| 電源 | 100VAC ~ 240VAC, 50/60 Hz, 國際自適應電源 |
| 功率 | 大50w |
| 溫度 | 儲存、使用溫度: -20° ~ +70°C |
| 濕度 | 儲存、使用濕度:10% ~ 90% |
| 機箱尺寸(mm) | 430(L)X260(W)X88 (H) |
| 產品重量 | 約2.1kg |
| 平均故障間隔時間 | 30,000 小時 |
| 質保 | 1年免費保修,終生維護 |
