Creator Pt-AV0108/16 矩陣分配器
Pt-AV0108/16 矩陣分配器
產品描述:
Pt-AV0108/16是一款支持1路復合視頻信號與立體聲音頻信號輸入，8/16復合視頻信號與立體聲音頻信號輸出的專業矩陣分配設備，用于將1路復合視頻信號輸入擴展成8/16路1路復合視頻與立體聲音頻信號輸出。
產品特性
支持1路音頻信號輸入，8/16音頻信號輸出;
音頻信號輸入，輸出端采用RCA接口;
支持視頻信號類型：復合視頻;
150MHz(-3dB),滿載帶寬;
音頻信號類型：立體聲;
內置國際通用電源;
標準19英寸機架安裝：2U金屬機箱;
技術參數
| 類別 | Pt-AV0108/16 |
| 視頻 | |
| 增益 | 0 dB |
| 帶寬 |
150MHz (-3dB),滿載 0 -10MHz:≤+/- 0.1dB 0 -30MHz:≤+/- 0.5dB 300MHz |
| 多通道對一通道串擾 | -50dB @ 5 MHz, -45dB @ 10 MHz |
| 微分相位I/0S | <1.28度，3.58MHz |
| 微分相位誤差 | 0.1度, 3.58-4.43MHz |
| 微分增益誤差 | 0.1%, 3.58-4.43MHz |
| 大傳輸延時 | 5nS(±1nS) |
| 信號類型 | 復合視頻信號 |
| 視頻輸入 | |
| 接口 | 4路RCA接口 |
| 小/大電平 | 模擬信號: 0.5VP-P ～ 2.0V p-p |
| 阻抗 | 75 Ω |
| 回波損耗 | -30dB@5MHz |
| 視頻輸出 | |
| 接口 | 4路RCA接口 |
| 小/大電平 | 模擬信號: 0.5V ～ 2.0V p-p |
| 阻抗 | 75 Ω |
| 回波損耗 | -30dB@5MHz |
| 音頻 | |
| 輸入信號電平 | 0.5V-5.0VP-P |
| 輸出大信號電平 | 4V-5.0VP-P |
| 頻率響應 | 20 Hz ～ 20 kHz |
| 回波損耗 | -30dB @5 kHz |
| 輸入輸出阻抗 | 輸入：>10KΩ 輸出：50Ω |
| 立體聲分離度 | >80dB @ 1 kHz |
| 其他 | |
| 輸入電壓 | 100VAC ～ 240VAC, 50/60 Hz |
| 儲存、使用溫度 | -20°～ +60°C |
| 規格 | 483X266X88 |
| 產品重量 | 3.5kg |

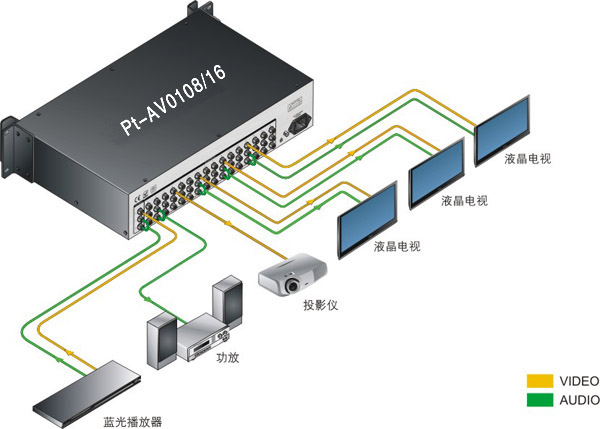

系統連接圖
