Creator Pt-AV3208/16/32矩陣切換器
Pt-AV3208/16/32矩陣切換器
產品描述:
Pt-AV3208/16/32是一款將輸入32路復合視頻信號與立體聲音頻信號同步或異步交叉快速切換到一路或多路通道輸出的音視頻矩陣切換器。支持32路音視頻信號輸入，08/16/32路音視頻信號輸出。視頻接口采用BNC接口，音頻接口采用5位3.8mm鳳凰接口。具有RS-232通訊接口和網絡接口，方便與電腦、遙控系統或各種遠端控制設備連接應用。
產品特性
支持32路音視頻信號輸入，08/16/32路音視頻信號輸出;
視頻信號輸入、輸出端采用BNC接口;
視頻信號輸入、輸出端采用5位3.8mm鳳凰接口;
支持快速切換操作;
采用可編程邏輯陳列電路，任意交互切換;
支持音視頻同步或分離切換功能;
支持通道切換權限設置，音視頻通道切換權限可分開獨立管理;
支持視頻信號類型有：復合視頻;
300MHz(-3dB)，滿載帶寬。
音頻信號類型有：立體聲;
可獨立調節各音頻輸出通道音量;
具有掉電記憶功能，帶有斷電現場保護功能;
具有水晶按鍵面板操作，支持RS-485擴展鍵盤操作;
具有2路RS-232通訊接口;
具有1路網絡接口，可通過以太網遠程控制，支持8個用戶同時連接;
內置國際通用電源;
標準19英寸機柜安裝：5U金屬機箱。
技術參數
| 類別 | Pt-AV3208/16/32 |
| 視頻 | |
| 增益 | 0 dB |
| 帶寬 |
300MHz (-3dB),滿載 0-10MHz:≤+/- 0.1dB 0-30MHz:≤+/- 0.5dB |
| 多通道對一通道串擾和 | -50dB @ 5 MHz, -45dB @ 10 MHz |
| 微分相位I/0S | <1.28度，3.58MHz |
| 微分相位誤差 | 0.1度, 3.58-4.43MHz |
| 微分增益誤差 | 0.1%, 3.58-4.43MHz |
| 大傳輸延時 | 5nS(±1nS) |
| 切換速度 | 200 ns(長時間) |
| 信號類型 | 復合視頻信號 |
| 視頻輸入 | |
| 接口 |
32路RCA接口 |
| 小/大電平 | 0.5V ～ 2.0V p-p（模擬信號） |
| 阻抗 | 75 Ω |
| 回波損耗 | -30dB@5MHz |
| 同步鎖相 | 0.3V-0.4Vp-p |
| 大直流偏置誤差 | 15mV |
| 視頻輸出 | |
| 接口 |
32路RCA接口 |
| 小/大電平 | 0.5V ～ 2.0V p-p（模擬信號） |
| 阻抗 | 75 Ω |
| 回波損耗 | -30dB@5MHz |
| 直流偏置 | ±5mV |
| 轉換類型 | 垂直間隔 |
| 同步信號 | |
| 輸入/輸出類型 | NTSC 3.58，NTSC4.43，PAL，SECAM |
| 音頻信號 | |
| 輸入接口 |
32路RCA接口 |
| 輸出接口 |
32路RCA接口 |
| 增益 | 0dB |
| 頻率響應 | 20 Hz ～ 20 kHz |
| 總諧波失真+噪聲 | 0.03% @ 1 kHz （額定電壓下） |
| 信噪比（S/N ） | >90dB |
| 立體聲分離度 | >80dB @ 1 kHz |
| 色度亮度干擾 | <-80dB @ 1 kHz, 滿載 |
| 共態抑制比（CMRR） | >75dB @: 20 Hz ～ 20 kHz |
| 信號類型 | 立體聲(平衡/非平衡接法) |
| 阻抗 | 輸入：>10 kΩ（平衡或/ 非平衡接法）輸出：50 Ω （非平衡接法）100 Ω（ 平衡接法） |
| 大輸入電平 | +19.5dBu，（平衡或/非平衡接法） |
| 增益誤差 | ±0.1dB @20 Hz ～20 kHz |
| 大輸出電平 | +19.5dBu，（平衡或/非平衡接法） |
| RS-232控制接口 | |
| 串行控制接口 | RS-232, 9-針母 D型 接口 |
| 波特率與協議 | 9600, 數據位：8位, 停止位：1, 無奇偶校驗位 |
| 串行控制口結構 | 2 = TX, 3 = RX, 5 = GND |
| KEYBOARD控制接口 | |
| KEYBOARD控制接口 | 4針鳳凰座 |
| 使用方式 | 與擴展鍵盤MCP100配套使用 |
| KEYBOARD控制口結構 | +5V=DC5V , + = DATA+, -=DATA- GND = 信號地 |
| 以太網控制接口 | |
| 以太網控制接口 | RJ-45母接口 |
| 以太網控制協議 | TCP/IP |
| 以太網控制速率 | 自適應10M或100M,全雙工或半雙工 |
| 規格 | |
| 電源 | 100VAC ～ 240VAC, 50/60 Hz, 國際自適應電源 |
| 溫度儲存、使用溫度 | -20°～ +70°C |
| 濕度儲存、使用溫度 | 10% ～ 90% |
| 產品重量 |
約16.8kg |
| 平均故障間隔時間 | 30,000 小時 |
| 質保 | 1年免費保修，終生維護 |

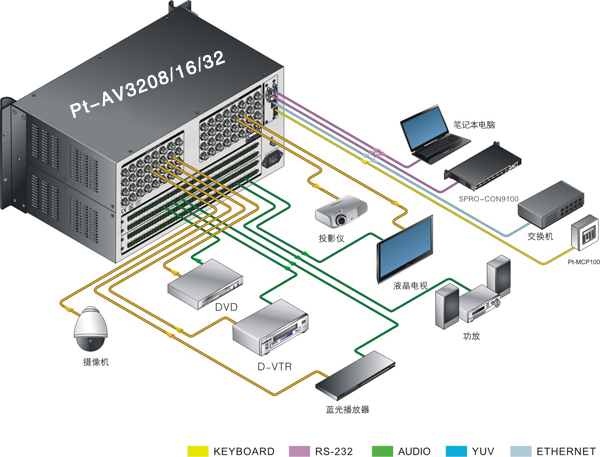

系統連接圖
