clearone Converge SR 1212
Clearone PSR1212
PSR1212數字矩陣調音臺
PSR1212是一款具有音頻處理能力的高性能的12x12數字矩陣調音臺;它使用一個內部宏和32個用戶可定義的預置來快速適應各混音擴聲和房間組合應用。
PSR1212方便了本地及遠端的 PC設置和診斷。麥克輸入可以根據你的意愿被單獨地定制為開啟或關閉，同時自動增益控制保持總體音頻信號電平持續。
所有的麥克混音參數都能夠被定制并且任何輸入組合都能夠被路由到任何輸出組合，允許極大的靈活性來滿足不同的應用和客戶需求。

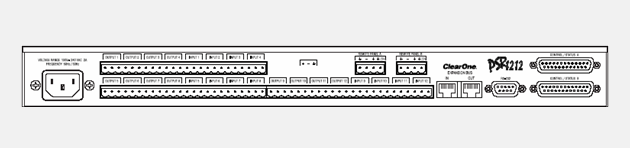

路由、電平和其它功能的調節可以通過RS-232串口或連到后面板上的控制鍵來實現。
基本操作功能也可以遠程地通過ClearOne公司的可選件——選擇控制面板或音量控制面板來控制。
PSR1212具有八個音頻處理模塊，每個模塊都有15個可作為參數配置的濾波器，包括高通、低通、CD號角、高擱置、低擱置、全通或旁通等;每個模塊也包括延遲和壓限功能，這允許你通過適應PSR1212的音頻響應來優化多種擴聲系統的音質和保真度。
應用范圍
● 賓館和會議中心
● 禮堂
● 體育場
● 會議室
● 教堂
● 戲院
● 教堂
宏，一種腳本語言，可以確保有效地控制而不需要昂貴的外部控制系統;這提供給你實時的靈活性來滿足各種擴聲和房間組合需求。
一條數字音頻和控制總線允許多達八個PSR1212互連并且可以被當成一個單獨的設備來控制。
功能與優點
● 具有在交叉點進行電平控制的12x12矩陣
● 八個音頻處理模塊可以放置在矩陣混音器音頻處理路徑內的任何地方
● 帶四路線路輸入的八通道自動麥克調音臺，可通過互連單元操作
● 輸入增益、可配置的音頻處理、靜音和自動混音器在每個輸入通道是可編程的
(僅對輸入1—8)
● 通過一個RS-232串口就可以訪問、控制和編程所有互連的設備
● 通過一個連接的PC(直連或通過modem)或其它的串行遙控設備可以進行編程、操作和診斷
● 前面板可控制增益和靜音
● RAMP串行命令可以實現增益調節控制
● 矩陣消除鍵可以輕易地消除交叉點
● 32個可編程預置可以獲得直接的配置改變
● 在一個單獨的PSR1212設備內允許一組麥克通過四個自動麥克混音器
● 內部房間組合能力
規格
體積(長x寬x高)
43.8x26x4.5厘米
重量
凈重3.2公斤，裝箱5.5公斤
工作溫度
0—38℃
濕度
15%—80%，非冷凝
電源輸入范圍
100—240VAC;50/60Hz(自動調整)
功耗
30W(典型)
擴展總線輸入/輸出
專有網絡，RJ-45(2)接口，115.2kbps，110KΩ，五類雙絞線，任何兩個XAP800、XAP400或PSR1212之間連接長可達24米
RS-232串口
DB-9接口(母頭)，波特率9600/19200/38400(缺省)/57600;8位數據位，1位停止位，無奇偶校驗位，硬件流量控制開(缺省)/關
控制/狀態
DB-25接口(母頭)A/B(2)
輸入A/B：active low(接地)
輸出A/B：open collector，大40VDC，每個40mA
+5VDC管腳(2)(300mA過流保護)
遠程面板A/B
4管腳按壓式接線排
RS-485專用協議
五類雙絞線，一對數據，一對電源和地
+15VDC(300mA過流保護)
麥克/線路輸入1—8
橋接平衡按壓式接線排
阻抗：5 KΩ
正常電平：可調整-55dBu，-25dBu，0dBu
大電平：-35dBu，-5dBu，+20dBu
回聲消除：130ms 尾音時間(房間增益12dB)
噪音抑制：衰減6—15dB
幻象電源;24V，可選擇
線路輸入9—12
橋接平衡按壓式接線排
阻抗：>10 KΩ
正常電平：0dBu
大電平：20dBu
輸出1—12
平衡按壓式接線排
阻抗：50Ω
正常電平：0dBu
大電平：20dBu
音頻性能
條件：除非另外指定，所有的測量都限制在一個22Hz—22KHz帶寬范圍內進行(沒有額外開銷)
頻率響應：20Hz—20KHz ±1dB
噪音(EIN)：-126dB，20KHz BW，大增益，阻抗=150Ω
總諧波失真：<0.02%
信噪比：80dB re 0dBu(A-weighted)
動態范圍：100dB(A-weighted)
串音<-91dB re 20dBu@20KHz 通道到通道
認證
FCC，CSA，IC，CE，NOM，ACA，SABS，JATE
可指定的處理模塊
濾波器：
全通、低通、高通、低曲柄型響應
高曲柄型響應、參量均衡、梳形濾波、
CD Horn
旁通
Bessel、Butterworth、Linkwitz-Riely;壓縮器
延遲可調節至500ms
矩陣混音參數
32x32矩陣
12路邏輯輸入/輸出
12路擴展總路輸入/輸出
8路可指定的音頻處理模塊輸入/輸出
自動混音器參數
打開麥克數量 (NOM)
PA適應模式
第一麥克優先模式
后麥克模式
大麥克數量
環境電平
選通率
衰減量
保持時間
收斂率
麥克輸入配置
輸入增益調節
麥克或線路電平
幻象電源開/關
濾波器
全通
低通
高通
梳形濾波
參量均衡
靜音開/關
主席優先開/關
自動增益控制(AGC)開/關
語音平衡器開/關
自動gate/手工gate
自適應環境電平開/關
設置軟件
G-Ware軟件
